ANEL WR do DESGASTE do uso do cilindro hidráulico de selo do óleo do disjuntor de 8R1016 3K0109 2K0713

uso do cilindro hidráulico de selo do óleo do disjuntor de 8R1016 3K0109 2K0713

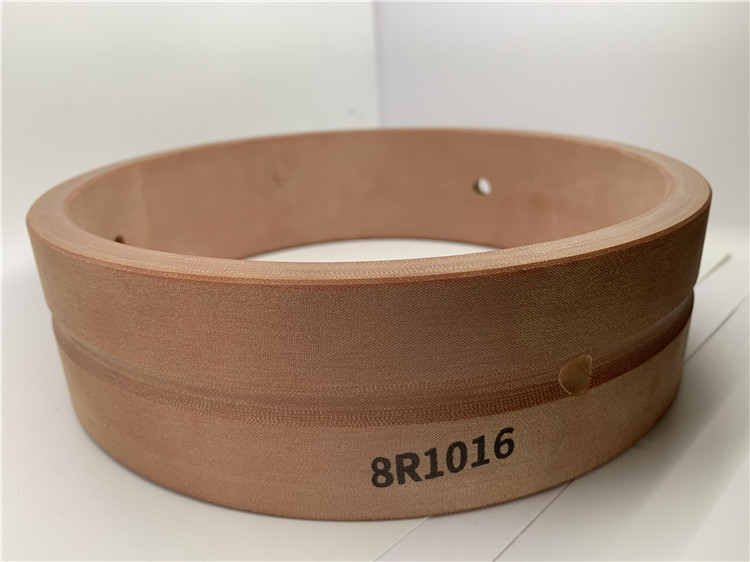

ANEL WR 8R1016 3K0109 2K0713 do DESGASTE

8R1016 que COBRE as peças 966F, 966F II, BUCHA 970F

(Número alternativo do código transversal):
CA8R1016
8R-1016
8R1016

A Rolamento-luva 2131368 cabe 8R1016 816F 816F II 815F 815F II 814F

2131365 ajustes de carregamento 3K0109 TK371 TK381 HA770 HA771 HA870 HA871 533
