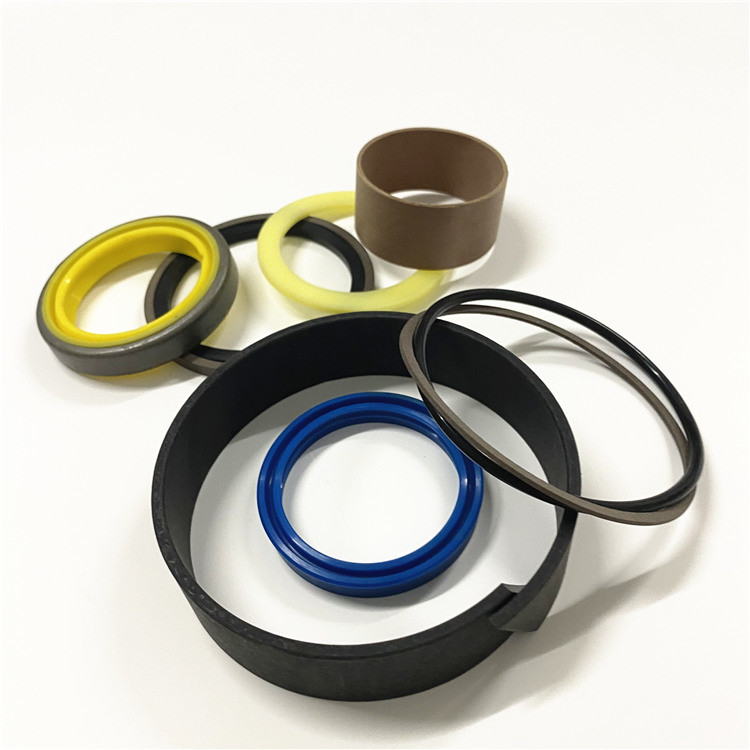

1857691 2339207 Kit de vedação de motor hidráulico H 1328817 Borracha vulcanizada

1857691 2339207 KIT de vedação H 1328817 kit de ajuste do elevador

Procedimento de Desmontagem
Começar por:
Remova a válvula de controle hidráulico do retardador.Consulte Desmontagem e montagem, "Válvula de controle hidráulico do retardador - remover".
Ilustração 1 g01273534
Lesões pessoais podem resultar de ser atingido por peças impulsionadas por uma força de mola liberada. Certifique-se de usar todo o equipamento de proteção necessário. Siga o procedimento recomendado e use todas as ferramentas recomendadas para liberar a força da mola.
Desmontar as tampas (1) e (2) .
Ilustração 2 g01273544
Ilustração 3 g01273536
Remova o conjunto do carretel (3) .
Ilustração 4 g01273565
Remova a lingueta (4), mola (5), batente (6) e mola (7) .
Ilustração 5 g01273574
Remova o parafuso (14).Desmontar pista do mancal (8), mancal de encosto (9), pista do mancal (10), carretel (11), diafragma (12) e tampa (13) .
Ilustração 6 g01273575
Lesões pessoais podem resultar de ser atingido por peças impulsionadas por uma força de mola liberada. Certifique-se de usar todo o equipamento de proteção necessário. Siga o procedimento recomendado e use todas as ferramentas recomendadas para liberar a força da mola.
Desmontar o bujão (15) .
Ilustração 7 g01273577
Retirar o êmbolo (16), a mola (17) e o anel retentor (18) do bujão (15) .

Código de diagnóstico ativo - Um código de diagnóstico ativo alerta o operador ou o técnico de serviço de que um mau funcionamento do sistema eletrônico está presente.Consulte o termo "Código de diagnóstico" neste glossário.Corrente alternada (CA) - A corrente alternada é uma corrente elétrica que inverte a direção em um intervalo regular que é recorrente.Antes do centro superior (BTC) - BTC são os 180 graus de rotação do virabrequim antes que o pistão atinja a posição central superior na direção normal de rotação. Chicote de desagregação -

1. Um chicote de fuga é um chicote de teste projetado para se conectar ao chicote do motor.Esta conexão permite uma operação normal do circuito e a conexão fornece simultaneamente um Breakout T para medir os sinais.Circuito Bypass - Um circuito bypass é um circuito que é usado como um circuito substituto para um circuito existente.Um circuito de bypass é normalmente usado como um circuito de teste.

2.Link de dados CAN (consulte também Link de dados CAN J1939) - O Link de dados CAN é uma porta de comunicação serial usada para comunicação com outros dispositivos baseados em microprocessador.Código - Consulte "Código de problema de diagnóstico".Ferramenta do adaptador de comunicação - O O adaptador de comunicação fornece um link de comunicação entre o ECM e a ferramenta eletrônica de serviço. Sensor de temperatura do refrigerante -

3. O sensor de temperatura do líquido de arrefecimento detecta a temperatura do líquido de arrefecimento do motor em todas as condições normais de operação e para monitoramento do motor. Link de dados - O link de dados é uma porta de comunicação serial usada para comunicação com outros dispositivos, como a ferramenta eletrônica de serviço. Redução de taxa - Certa as condições do motor gerarão códigos de evento.Além disso, o motor pode ser reduzido.O mapa para a redução de potência do motor é programado no software ECM.O tipo de redução pode ser um ou mais dos três tipos: redução da potência nominal, redução da velocidade nominal do motor e redução da velocidade nominal da máquina para produtos OEM. Rotação desejada do motor - A rotação desejada do motor é inserida no regulador eletrônico dentro do ECM .O governador usa sinais do ECM, sensores de velocidade/tempo e outros sensores para determinar a rotação desejada do motor. Código de problema de diagnóstico - Um código de problema de diagnóstico às vezes é chamado de código de falha.Esses códigos indicam um mau funcionamento do sistema eletrônico. Retorno do Sensor Digital - A linha comum (terra) do ECM é usada como terra para os sensores digitais. Sensores Digitais -

4. Os sensores digitais produzem um sinal modulado por largura de pulso.Sensores digitais são alimentados com energia do ECM. Alimentação do Sensor Digital - A fonte de alimentação para os sensores digitais é fornecida pelo ECM. Corrente Contínua (DC) - A corrente contínua é o tipo de corrente que flui consistentemente em apenas uma direção.DT, DT Connector, ou Deutsch DT - Este projeto é um tipo de conector usado neste motor.Os conectores são fabricados pela Deutsch.Duty Cycle - Consulte "Modulação por Largura de Pulso". Controle Eletrônico do Motor - O controle eletrônico do motor é um sistema eletrônico completo.O controle eletrônico do motor monitora a operação do motor em todas as condições.

5. O controle eletrônico do motor também controla a operação do motor em todas as condições. Módulo de Controle Eletrônico (ECM) - O ECM é o controle
