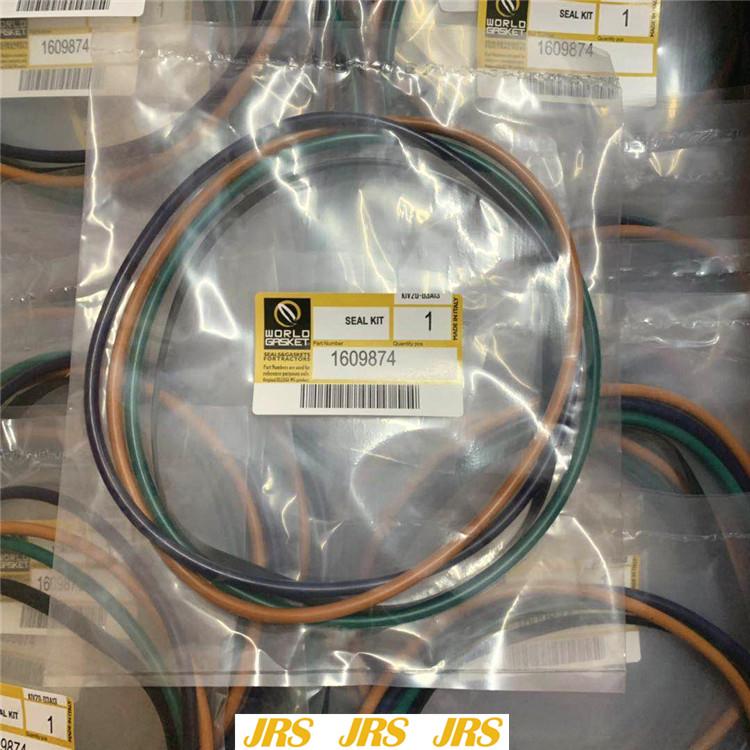

1609874 jogo 1670024 do selo do disjuntor 5P8768 1609874 3483295 1043560

Parte relacionada:

1609874 CL DO SELO KT-YM 3863048

Modelos compatíveis do equipamento: 1609874:

ARTICULADO TRANSPORTE 735 735B 740 D350E D350E II D400 D400E D400E II
PLAINA FRIA PM-465 PM-565 PM-565B PR-1000 PR-450C
CAMINHÃO 740 DO EJETOR
MÁQUINA ESCAVADORA 365C 365C L 365C L MH 375 375 litros
PÁ DIANTEIRA 5080
MOTOR DE GÁS G3406 G3408 G3412
O GEN AJUSTOU o MOTOR 3406B 3406C 3408 3412 3412C
GRUPO de GERADOR 3406C 3408C 3412C
MOTOR INDUSTRIAL 3406 3406B 3406C 3406E 3408 3408C 3408E 3412 3412C 3412E C15
COMPRESSOR 826C 826G 826H 836 da OPERAÇÃO DE DESCARGA
CARREGADOR-TRANSPORTADOR R2900G
MOTOR MARINHO 3406B 3406C 3406E 3408 3408B 3408C 3412 3412C 3412E
MOTOPROPULSOR MÓVEL 365C L da HIDRÁULICA
NA 24H do GRADUADOR 16G 16H do MOTOR
PACOTE CX31-C15I DO PETRÓLEO
PIPELAYER 578 583T 589 PL83
MÓDULO DE PODER PM3412
CAMINHÃO 771C 771D 775B 775D da PEDREIRA
RECLAIMER RR-250 RR-250B DA ESTRADA
COMPRESSOR 825G 825H do SOLO
ESTABILIZADOR SS-250 DO SOLO
MISTURADOR SM-350 DO ESTABILIZADOR
TRATOR D10N D10R D10T D8N D8R D8R II D8T D9R DE TRACK-TYPE
CAMINHÃO 769C 769D 773B 773D 773F 775D 775F
MOTOR 3406B 3406C 3406E 3408 C-10 C-12 C-15 C15 do CAMINHÃO
ESCAVADORA 814B 824C 824G 824H 834B 844 da RODA
CARREGADOR 980C 980F 980G 980G II 980H 988B 988F 988F II da RODA 990 990 II 990H 992C 992D
RASPADOR 623E 623F 637E 651E 657E da RODA
TRATOR 621F 621G 623G 627B 627F 627G 631E 633E II 637E 651E 657E da RODA

Procedimento de instalação
Tabela 1
Ferramentas exigidas
Qty da descrição da peça da número da peça da ferramenta
Um instalador 1 do forro do cilindro 2P-8260
Grupo 1 da ferramenta da projeção do forro de B 8T-0455
Líquido de limpeza componente de C 8T-9011 -
Primeira demão da cura rápida de D 6V-1541 -
E 4C-9506 que retém o composto -
Mantenha todas as peças limpas dos contaminadores. Os contaminadores podem causar o desgaste rápido e a vida componente encurtada.
Limpe o furo do bloco de cilindro com o (c) de utilização de ferramentas antes que você instale o forro do cilindro.
Aplique o óleo de motor limpo ao furo do bloco de cilindro. Não aplique o óleo de motor limpo aos 50,0 milímetros superiores (2,00 polegadas) do furo do bloco de cilindro.
Ilustração 1 g00953356
Use (a) de utilização de ferramentas e instale o forro do cilindro (1).
Pressione o forro do cilindro no bloco de cilindro dentro de 50,0 milímetros (2,00 polegadas) da parte superior do bloco de cilindro.
Aplique (d) de utilização de ferramentas à área exposta do forro do cilindro (1). Igualmente aplique (e) de utilização de ferramentas à área exposta do forro do cilindro (1).
Limpe fora todo o (e) de utilização de ferramentas adicional do forro do cilindro (1).
Forro do cilindro da imprensa (1) no bloco de cilindro até que a parte superior da flange do forro do cilindro estiver nivelada com a parte superior do bloco de cilindro.
Ilustração 2 g00635363
Use (b) de utilização de ferramentas para certificar-se da parte superior da flange do forro do cilindro seja 0,10 milímetros (0,004 polegadas) acima do bloco de cilindro ou abaixo do bloco de cilindro. Termine perto:
Instale os pistões e as bielas. Refira a desmontagem e o conjunto, “pistão e bielas - instale”.
Instale a cabeça de cilindro. Refira a desmontagem e o conjunto, de “cabeça cilindro - instale”.
